اگر با مدارهای الکترونیکی و بردهای توسعه کار کرده باشید، حتماً نام کانکتور XH سیم‌دار را شنیده‌اید. این کانکتور پرکاربرد سری JST به دلیل طراحی ساده، اتصال پایدار و قیمت مناسب، یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های خانگی و صنعتی محسوب می‌شود. در این مقاله قصد داریم نحوه استفاده از کانکتور XH، انواع آن و نکات مهم خرید را بررسی کنیم.

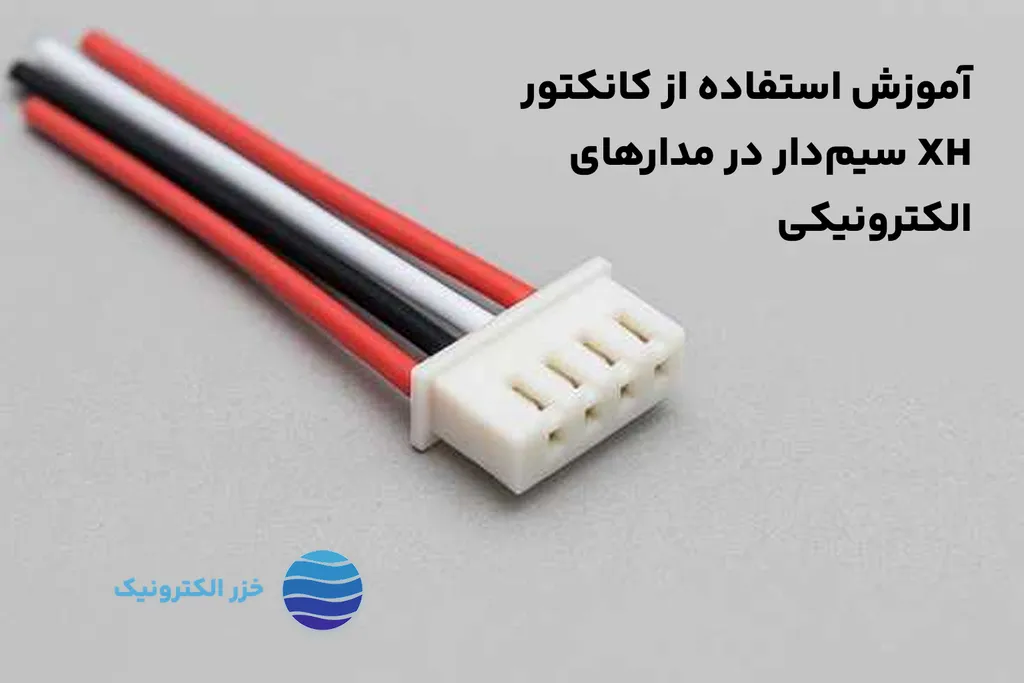

کانکتور XH سیم‌دار چیست؟

کانکتورهای XH از محصولات برند JST هستند و با فاصله پین (Pitch) ۲.۵ میلی‌متر طراحی شده‌اند. این نوع کانکتور بیشتر در بردهای الکترونیکی کوچک، ماژول‌ها، باتری‌ها و پروژه‌های DIY کاربرد دارد. اتصال سیم به کانکتور باعث می‌شود بدون نیاز به لحیم‌کاری مجدد، بتوانید قطعات را به راحتی به مدار متصل یا جدا کنید.

انواع کانکتور XH سیم‌دار

کانکتورهای XH در مدل‌های مختلفی عرضه می‌شوند که تفاوت اصلی آن‌ها در تعداد پین است:

کانکتور XH ۲ پین مادگی

پرکاربردترین مدل برای اتصال باتری‌ها و قطعات کوچک. خرید کانکتور XH ۲ پین مادگی برای پروژه‌های ساده بسیار رایج است.

کانکتور XH سیم‌دار ۳ پین

مدلی که برای سنسورها، فن‌ها و ماژول‌های کوچک استفاده می‌شود. کانکتور XH سیم‌دار ۳ پین به دلیل پایداری در اتصالات سیگنال و تغذیه، بسیار محبوب است.

کانکتور XH سیم‌دار ۴ تا ۸ پین

این مدل‌ها برای مدارهایی با تعداد خطوط سیگنال بیشتر طراحی شده‌اند. معمولاً در ماژول‌های ارتباطی، بردهای کنترلی و سیستم‌های چند کاناله استفاده می‌شوند.

مزایای استفاده از کانکتور XH در مدار

  • نصب آسان و بدون دردسر
  • اتصال پایدار در برابر لرزش
  • سازگاری با ولتاژ و جریان پایین
  • قیمت اقتصادی و در دسترس بودن در بازار

مراحل استفاده از کانکتور XH در پروژه‌ها

۱. انتخاب نوع کانکتور

ابتدا باید بر اساس نیاز پروژه (۲ تا ۸ پین) مدل مناسب را انتخاب کنید.

۲. لحیم‌کاری صحیح

کانکتور مادگی روی PCB لحیم می‌شود و بخش سیم‌دار (نری) به سیم‌ها متصل است. دقت در لحیم‌کاری باعث افزایش طول عمر اتصال می‌شود.

۳. تست اتصال با مولتی‌متر

پس از نصب، با یک مولتی‌متر ساده می‌توانید مطمئن شوید که همه خطوط به درستی وصل شده‌اند.

۴. نکات نگهداری

برای افزایش طول عمر، از کشیدن سیم‌ها خودداری کنید و کانکتور را با دست جدا نمایید.

تفاوت کانکتور XH و PH

یکی از سوالات متداول کاربران تفاوت بین XH و PH است:

  • فاصله پین: XH برابر ۲.۵ میلی‌متر است، در حالی که PH فقط ۲ میلی‌متر فاصله دارد.
  • تحمل جریان: XH معمولاً جریان بالاتری را نسبت به PH پشتیبانی می‌کند.
  • کاربرد: XH برای پروژه‌هایی با نیاز به پایداری بیشتر مناسب است، در حالی که PH در مدارهای فشرده استفاده می‌شود.

نکات مهم قبل از خرید کانکتور XH سیم‌دار

  1. تعداد پین موردنیاز پروژه خود را مشخص کنید.
  2. از فروشگاه‌های معتبر خرید کنید تا کانکتور اصلی JST دریافت کنید.
  3. به قیمت روز توجه کنید؛ قیمت کانکتور XH سیم‌دار JST بسته به کیفیت و تعداد سفارش متفاوت است.

سوالات متداول

کانکتور XH برای چه ولتاژی مناسب است؟

معمولاً تا ۲۵۰ ولت و جریان ۳ آمپر را پشتیبانی می‌کند.

آیا می‌توان به جای PH از XH استفاده کرد؟

بله، در بسیاری از پروژه‌ها می‌توان جایگزین کرد، اما به دلیل تفاوت در فاصله پین، حتماً باید به سازگاری با PCB توجه کرد.

طول عمر تقریبی کانکتور XH چقدر است؟

با نگهداری صحیح، بیش از هزار بار اتصال و جداسازی را تحمل می‌کند.

جمع‌بندی

کانکتور XH سیم‌دار یکی از بهترین گزینه‌ها برای پروژه‌های الکترونیکی است. از مدل‌های ۲ پین گرفته تا ۸ پین، این کانکتورها اتصال مطمئن، نصب آسان و قیمت مناسبی دارند. اگر قصد خرید دارید، همین حالا می‌توانید انواع کانکتور XH سیم‌دار را در فروشگاه خزر الکترونیک بررسی و سفارش دهید.
