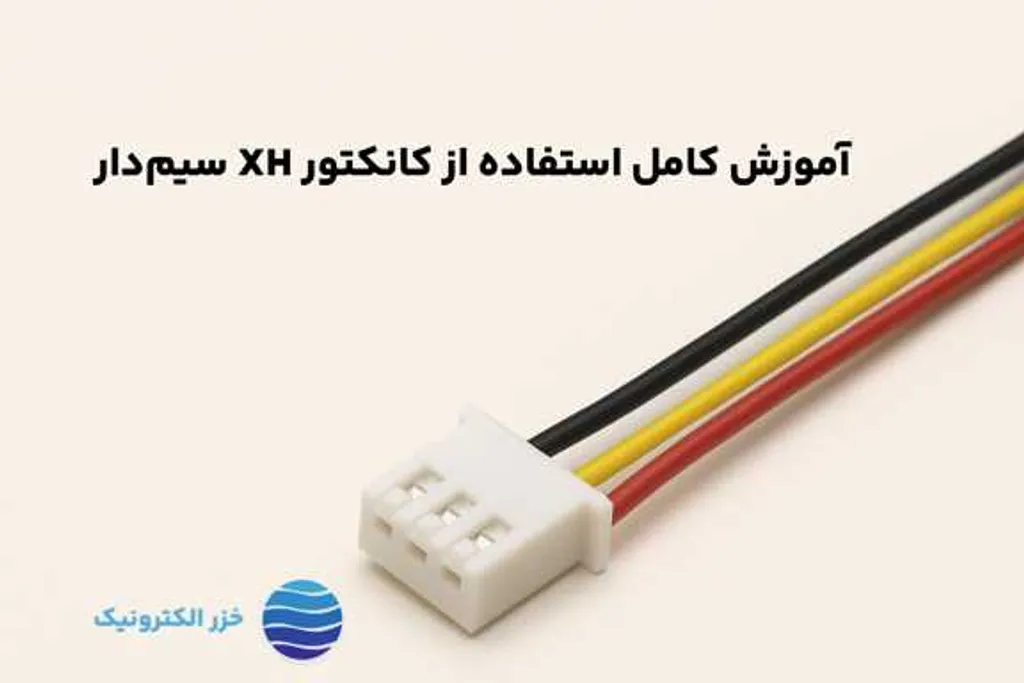

آموزش کامل استفاده از کانکتور XH سیم‌دار

اگر با بردهای الکترونیکی، آردوینو، رباتیک یا سیستم‌های کنترلی کار می‌کنید، احتمالاً نام کانکتور XH سیم‌دار را زیاد شنیده‌اید. این کانکتورها به‌دلیل ابعاد مناسب، اتصال مطمئن و نصب آسان، یکی از محبوب‌ترین انتخاب‌ها برای اتصال ماژول‌ها و سیم‌ها به برد هستند. در این مقاله، از استاندارد و انواع گرفته تا نکات خرید، آموزش مونتاژ و نگهداری را قدم‌به‌قدم بررسی می‌کنیم.

کانکتور XH سیم‌دار چیست؟

سری XH از استانداردهای شرکت JST محسوب می‌شود و فاصله پین آن ۲.۵ میلی‌متر است. به‌کمک قفل مکانیکی روی بدنه پلاستیکی، اتصال نری و مادگی پایدار می‌ماند و در برابر لرزش‌های سبک مقاوم است.

ویژگی‌ها

Pitch استاندارد: ۲.۵ میلی‌متر
تعداد پین: ۲ تا ۸ پین
تحمل جریان: ۲ تا ۳ آمپر
ولتاژ متداول: ۵ تا ۲۴ ولت
دارای قفل مکانیکی

انواع کانکتور XH سیم‌دار

۲ پین: تغذیه خطوط ساده (مثل LED و فن کوچک)
۳ پین: اتصال سنسورها و فن‌های سه‌سیمی
۴ تا ۸ پین: ارتباط چندسیمی دیتا یا تغذیه

کاربردها

پروژه‌های آردوینو و رباتیک

برای اتصال سریع و مطمئن سنسورها و ماژول‌ها به برد اصلی استفاده می‌شود.

کاربرد در خودرو و دزدگیر

به‌دلیل قفل مکانیکی و قیمت مناسب در سیستم‌های دزدگیر خودرو هم به‌کار می‌رود.

تفاوت کانکتور XH و PH

XH: فاصله پین ۲.۵ میلی‌متر، استحکام بیشتر، جریان بالاتر
PH: فاصله پین ۲ میلی‌متر، کوچک‌تر، مناسب پروژه‌های ظریف

راهنمای خرید

تعداد پین متناسب با پروژه
کیفیت ترمینال و قفل
ضخامت سیم (۲۲–۲۶ AWG)
مقایسه قیمت کانکتور XH سیم‌دار JST

آموزش مونتاژ

برش و لخت کردن سیم (۲ تا ۳ میلی‌متر)
قرار دادن فیش فلزی روی مغزی و روکش
پرس با انبر مخصوص یا لحیم سبک
جاگذاری در محفظه پلاستیکی تا قفل شود
اتصال سوکت مادگی به پین‌هدر برد

تست و نگهداری

بررسی تداوم خطوط با مولتی‌متر
سنجش استحکام قفل با کشش ملایم
استفاده از بست برای جلوگیری از فشار روی سیم

سوالات متداول

کانکتور XH در چه پروژه‌هایی کاربرد دارد؟

در آردوینو، رباتیک، سیستم‌های الکترونیکی کوچک و دزدگیر خودرو.

آیا می‌توان XH را با PH جایگزین کرد؟

خیر، چون فاصله پین متفاوت است (۲.۵mm در XH و ۲mm در PH).

طول عمر کانکتور XH چقدر است؟

بیش از ۵۰۰ بار اتصال و جداسازی بدون افت کیفیت.

جمع‌بندی

کانکتور XH سیم‌دار به‌دلیل ابعاد استاندارد، اتصال محکم و قیمت مناسب، انتخابی مطمئن برای پروژه‌های مختلف است. برای خرید بهترین مدل‌ها، همین حالا به خزر الکترونیک سر بزنید.
