در هر سیستم امنیتی خودرو، یکی از قطعاتی که کمتر دیده می‌شود اما بیشترین تأثیر را روی عملکرد دارد، کانکتور دزدگیری خودرو است. کیفیت و نوع این کانکتورها مشخص می‌کند که دزدگیر چقدر پایدار کار کند، چقدر آلارم کاذب بدهد و تعمیر آن چقدر ساده یا سخت باشد. در این مقاله سراغ معرفی انواع کانکتورهای مورد استفاده در دزدگیرهای خودرو می‌رویم؛ از کانکتور XH سیم‌دار و کانکتور PH سیم‌دار گرفته تا سوکت دزدگیر سیم‌دار ۴ پین، کانکتور مادگی 2.5mm دزدگیر و انواع پین‌هدر 1.27mm و 2.54mm.

اگر به یک معرفی کلی از دزدگیر و اتصالات آن نیاز دارید، پیشنهاد می‌کنیم ابتدا مقاله راهنمای کامل کانکتور دزدگیری خودرو | انواع، کاربردها و قیمت و برای مباحث تخصصی سیم‌بندی و عیب‌یابی، مقاله راهنمای جامع سیم‌بندی و عیب‌یابی کانکتور دزدگیری خودرو (نسخه تخصصی تکنسین‌ها) را مطالعه کنید.

نقش کانکتور در عملکرد دزدگیر خودرو

دزدگیر از چند بخش اصلی تشکیل شده است: یونیت مرکزی، آژیر، سنسورها، آنتن، تغذیه و سیم‌کشی بین این اجزا. کانکتور دزدگیری خودرو درست همان جایی است که این سیم‌ها و بردها به هم متصل می‌شوند. اگر این اتصال ضعیف، ناامن یا غیراستاندارد باشد، نتیجه‌اش خرابی‌های تکراری و نارضایتی مشتری است.

استفاده از کانکتورهای استاندارد مثل سری‌های XH، PH، سوکت‌های 2.5 میلی‌متری و پین‌هدر 2.54mm دو ردیف باعث می‌شود تعمیر و سرویس دزدگیر هم ساده‌تر شود؛ چون تکنسین می‌تواند سریعاً سوکت معیوب را جدا و تعویض کند.

انواع کانکتورهای اصلی در دزدگیر خودرو

۱. کانکتور XH سیم‌دار؛ پرکاربردترین گزینه روی برد دزدگیر

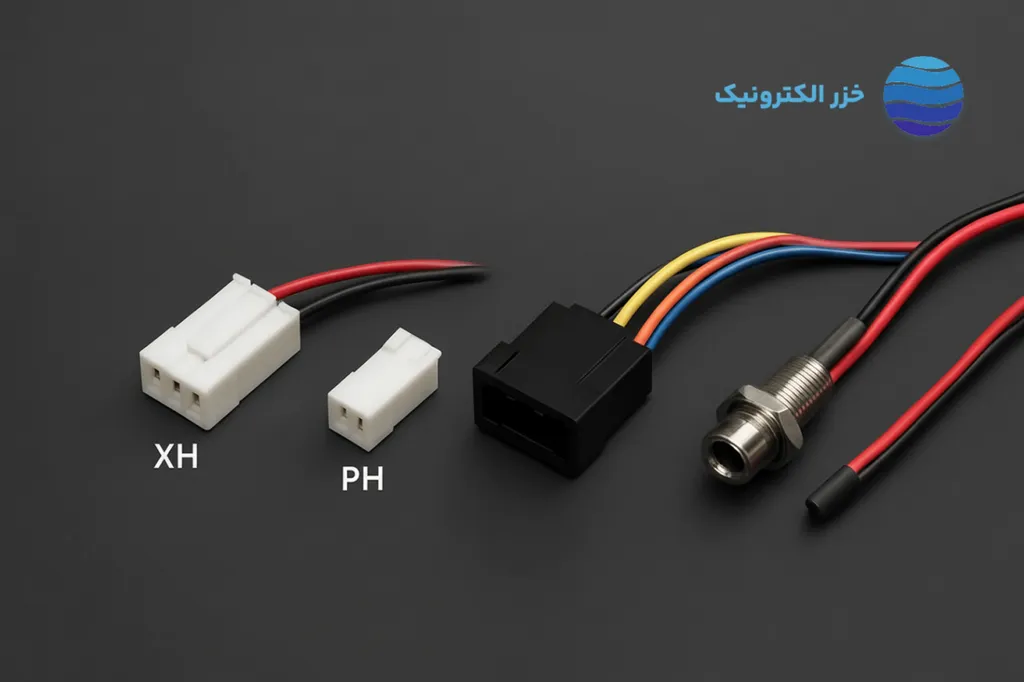

خانواده کانکتور XH سیم‌دار در سایز گام ۲.۵ میلی‌متر تولید می‌شود و در اکثر بردهای دزدگیر، برای اتصال تغذیه، خروجی آژیر، ورودی درب‌ها و سنسورها استفاده می‌گردد. این سری در نسخه‌های ۲ تا ۸ پین موجود است و مدل کانکتور XH سیم‌دار ۳ پین یکی از رایج‌ترین گزینه‌ها روی یونیت مرکزی است.

برای آشنایی عمیق‌تر با مشخصات فنی و قیمت این خانواده، می‌توانید مقالات زیر را هم کنار این مطلب بخوانید:

۲. کانکتور PH سیم‌دار؛ گزینه جمع‌وجور برای ماژول‌های ظریف

کانکتور PH سیم‌دار با گام ۲ میلی‌متر، نسبت به XH کوچک‌تر است و معمولاً در ماژول‌هایی مثل سنسور شوک، LED وضعیت و آنتن دزدگیر استفاده می‌شود. یکی از رایج‌ترین مدل‌ها، کانکتور PH سیم‌دار ۶ پین مونتاژ شده است که یک رابط سریع بین ماژول و برد اصلی فراهم می‌کند.

اگر در حال مقایسه این دو خانواده هستید، مقاله تفاوت کانکتور XH و PH؛ کدام گزینه برای شما مناسب‌تر است؟ مرجع خوبی برای انتخاب فنی است.

۳. کانکتور PHB نری و مادگی؛ ارتباط ماژول به ماژول

در برخی دزدگیرهای حرفه‌ای‌تر، برای اتصال ماژول‌های جدا (مثلاً ماژول GPS یا ماژول ریموت استارت) از کانکتور PHB نری و مادگی استفاده می‌شود. این خانواده هم در نسخه‌های چندپین تولید شده و قفل مکانیکی مناسبی دارد.

برای شناخت جزییات بیشتر می‌توانید به دو مقاله تخصصی زیر مراجعه کنید:

۴. سوکت دزدگیر سیم‌دار ۴ پین؛ رابط حیاتی میان یونیت و سیم‌کشی

در بخش اتصال سیم‌کشی خودرو به یونیت دزدگیر، معمولاً از سوکت دزدگیر سیم‌دار ۴ پین استفاده می‌شود. این سوکت چهار مسیر کلیدی مثل تغذیه، خروجی آژیر و ورودی درب‌ها را در خود جمع می‌کند؛ به همین دلیل خرابی آن یکی از رایج‌ترین دلایل اختلال دزدگیر است.

برای بررسی کامل کاربردها، قیمت و روش نصب، حتماً نگاهی به این دو مقاله بیندازید:

۵. کانکتور مادگی 2.5mm دزدگیر؛ اتصال آنتن و تغذیه کمکی

کانکتور مادگی 2.5mm دزدگیر معمولاً برای اتصال آنتن، تغذیه کمکی یا برخی سنسورهای خاص استفاده می‌شود. مزیت این نوع کانکتور، سرعت در اتصال و جدا کردن است؛ اما اگر کیفیت مناسبی نداشته باشد، به‌سرعت دچار شل شدن و اکسید شدن می‌شود و مشکلاتی مثل کاهش برد ریموت یا قطع‌وصل شدن سیستم را ایجاد می‌کند.

مقایسه کامل بین این کانکتور و سوکت‌های سیم‌دار در مقاله بهترین انتخاب برای دزدگیر خودرو؛ سوکت سیم‌دار یا کانکتور 2.5mm؟ انجام شده است.

۶. پین‌هدر 1.27mm و 2.54mm؛ اسکلت اصلی اتصال روی برد

بسیاری از کانکتورهای گفته‌شده (XH، PH، PHB) در نهایت روی برد اصلی دزدگیر به کمک پین‌هدر 1.27mm و 2.54mm متصل می‌شوند. کیفیت این پین‌هدرها و نحوه لحیم‌کاری آن‌ها، روی پایداری طولانی‌مدت دزدگیر تأثیر مستقیم دارد.

اگر به صورت تخصصی درگیر طراحی یا تعمیر بردهای دزدگیر هستید، دو مقاله زیر برایتان بسیار کاربردی است:

۷. کانکتورهای فلزی و صنعتی در دزدگیرهای حرفه‌ای

در پروژه‌هایی که دزدگیر در شرایط سخت (رطوبت بالا، ضربه، گردوغبار) کار می‌کند، به‌جای کانکتورهای پلاستیکی معمول، از کانکتور فلزی صنعتی یا کانکتور فلزی نظامی ۱۲ و ۱۶ میلی‌متر استفاده می‌شود. این کانکتورها اغلب رزوه‌دار و کاملاً قفل‌شونده هستند و برای سیستم‌های امنیتی حرفه‌ای روی خودروهای نظامی یا ماشین‌آلات سنگین کاربرد دارند.

برای آشنایی بیشتر با این خانواده، می‌توانید به مقالات زیر سر بزنید:

معیارهای انتخاب کانکتور مناسب برای دزدگیر خودرو

جریان و ولتاژ کاری

اولین معیار، میزان جریان عبوری از کانکتور است. برای خطوط تغذیه بهتر است از کانکتور XH سیم‌دار یا سوکت‌های با سطح تماس بالا استفاده شود، در حالی که خطوط فرمان و سنسورها می‌توانند از کانکتورهای کوچک‌تر مثل PH یا PHB استفاده کنند.

فضای موجود روی برد و داخل خودرو

اگر فضای برد یا محل نصب محدود است، استفاده از کانکتور PH سیم‌دار یا PHB، انتخاب منطقی‌تری نسبت به XH خواهد بود. در مقابل، برای راحتی تعمیر و تعویض، کانکتورهای بزرگ‌تر و در دسترس‌تر مثل XH یا سوکت دزدگیر ۴ پین مناسب‌تر هستند.

شرایط محیطی (رطوبت، گردوغبار، لرزش)

در خودروهایی که در محیط‌های سخت کار می‌کنند (مثلاً خودروهای آفرود یا صنعتی)، بهتر است سراغ کانکتور فلزی نظامی یا کانکتور صنعتی فلزی بروید. برای بررسی دقیق‌تر قیمت و طول عمر این گروه، مقاله قیمت کانکتور صنعتی فلزی؛ بررسی کیفیت و طول عمر را از دست ندهید.

اشتباهات رایج در انتخاب و سیم‌بندی کانکتورها

یکی از اشتباهات رایج، استفاده از کانکتور نامتناسب با جریان و ولتاژ خط است؛ مثلاً به‌کارگیری کانکتور بسیار کوچک برای تغذیه آژیر. اشتباه رایج دیگر، ترکیب نادرست سری‌هاست؛ یعنی اتصال کانکتور PH به پین‌هدر XH یا برعکس که می‌تواند باعث لق شدن اتصال و آلارم‌های کاذب شود.

برای دیدن نمونه‌های عملی این خطاها و روش‌های عیب‌یابی، حتماً مقاله راهنمای جامع سیم‌بندی و عیب‌یابی کانکتور دزدگیری خودرو را مطالعه کنید.

سوالات متداول درباره انواع کانکتورهای دزدگیر خودرو

۱. برای یونیت اصلی دزدگیر، بهتر است از کانکتور XH استفاده کنم یا PH؟

برای خطوط تغذیه و مسیرهایی که جریان بالاتری دارند، معمولاً کانکتور XH سیم‌دار انتخاب مطمئن‌تری است. اما برای ماژول‌های کوچک و کم‌جریان مثل سنسور شوک یا LED، کانکتور PH سیم‌دار به‌دلیل ابعاد کوچک‌تر مناسب‌تر است. اگر هنوز بین این دو مردد هستید، مطالعه مقاله تفاوت کانکتور XH و PH پیشنهاد می‌شود.

۲. سوکت دزدگیر ۴ پین چه تفاوتی با کانکتور مادگی 2.5mm دارد؟

سوکت دزدگیر سیم‌دار ۴ پین چند مسیر را هم‌زمان منتقل می‌کند (مثلاً تغذیه، آژیر، درب‌ها)، در حالی‌که کانکتور مادگی 2.5mm دزدگیر معمولاً فقط یک مسیر (مثل آنتن یا تغذیه کمکی) را بر عهده دارد. سوکت ۴ پین برای سیم‌کشی دائمی داخل خودرو مناسب‌تر است، اما کانکتور 2.5mm برای اتصالاتی که نیاز به جدا شدن سریع دارند، کاربردی‌تر است. مقایسه کامل‌تر در مقاله بهترین انتخاب برای دزدگیر خودرو؛ سوکت سیم‌دار یا کانکتور 2.5mm؟ آمده است.

۳. در طراحی برد دزدگیر، چه زمانی از پین‌هدر 1.27mm و چه زمانی از 2.54mm استفاده کنم؟

اگر فضای برد محدود باشد و جریان عبوری پایین، می‌توانید از پین‌هدر 1.27mm استفاده کنید. اما برای اتصالاتی که نیاز به استحکام بیشتر یا جریان بالاتر دارند، پین‌هدر 2.54mm و حتی پین‌هدر 2.54mm دو ردیف گزینه‌های بهتری هستند. توضیحات کامل در مقاله پین هدر ۱.۲۷mm و ۲.۵۴mm؛ تفاوت‌ها، کاربردها و راهنمای خرید آمده است.

۴. آیا استفاده از کانکتور فلزی نظامی در دزدگیرهای معمولی خودرو منطقی است؟

از نظر فنی بله، اما از نظر اقتصادی معمولاً توجیه ندارد. کانکتور فلزی نظامی قطر ۱۲ و ۱۶ میلی‌متر برای شرایط بسیار سخت طراحی شده و هزینه بالاتری دارد. در دزدگیرهای معمولی، کانکتورهای XH، PH و سوکت‌های استاندارد کاملاً کافی هستند. در صورت نیاز به مقاومت بالا، مقاله کانکتور فلزی نظامی ۱۲mm؛ معرفی، کاربردها و تفاوت با مدل ۱۶mm را ببینید.

۵. برای خرید انواع کانکتورهای دزدگیر، روی چه نکاتی تمرکز کنم؟

مهم‌ترین نکات: کیفیت پلاستیک بدنه، جنس پین‌ها، ضخامت سیم، نوع قفل مکانیکی و سازگاری با پین‌هدر یا برد شماست. برای جزئیات بیشتر درباره خرید، حتماً مقالات خرید کانکتور XH سیم‌دار ۲ پین؛ قیمت و نکات مهم قبل از انتخاب و قیمت کانکتور XH سیم‌دار؛ نکات مهم قبل از خرید را نیز مطالعه کنید.

جمع‌بندی

در این مقاله با مهم‌ترین انواع کانکتورهای مورد استفاده در دزدگیرهای خودرو آشنا شدیم؛ از خانواده‌های XH، PH و PHB تا سوکت دزدگیر سیم‌دار ۴ پین، کانکتور مادگی 2.5mm، پین‌هدر 1.27mm و 2.54mm و حتی کانکتورهای فلزی صنعتی و نظامی. حالا می‌دانید که انتخاب درست کانکتور، چطور می‌تواند از آلارم‌های کاذب جلوگیری کند، عمر سیستم را بالا ببرد و کار سرویس و تعمیر را ساده‌تر کند.
