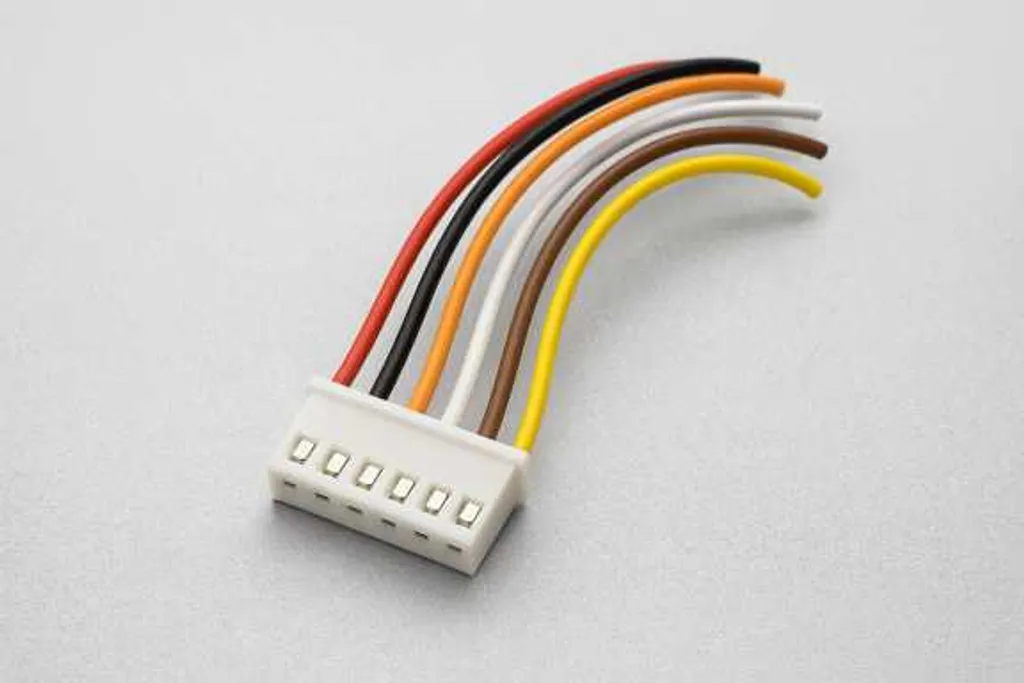

آموزش و راهنمای خرید کانکتور PH سیم‌دار ۶ پین؛ کاربردها و نکات مهم

مقدمه

در دنیای الکترونیک، هیچ چیز به اندازه یک اتصال مطمئن نمی‌تواند در کیفیت و عملکرد یک مدار تأثیرگذار باشد. کانکتورها به‌عنوان واسطه‌های اصلی برای انتقال جریان و سیگنال، نقشی اساسی در طراحی بردها و دستگاه‌های الکترونیکی ایفا می‌کنند. در میان انواع مختلف کانکتورها، کانکتور PH سیم‌دار ۶ پین جایگاه ویژه‌ای دارد. این کانکتور با طراحی کوچک، مقاومت بالا و اتصال ایمن، به‌خصوص در پروژه‌های دقیق و فشرده، بسیار پرکاربرد است.

کانکتور PH سیم‌دار چیست؟

کانکتور PH یکی از محصولات پرطرفدار شرکت JST است که به دلیل فاصله پین استاندارد ۲ میلی‌متر و طراحی جمع‌وجور، در پروژه‌هایی که محدودیت فضا دارند استفاده می‌شود.

ویژگی‌های اصلی کانکتور PH

  • فاصله پین: ۲ میلی‌متر (از سری‌های کوچک در خانواده JST)
  • عرضه در مدل‌های ۲ تا ۱۰ پین
  • مقاومت الکتریکی پایین و انتقال سیگنال پایدار
  • طراحی فشرده و مناسب برای بردهای کوچک
  • قابلیت مونتاژ همراه با سیم برای استفاده سریع

برخلاف کانکتور XH سیم‌دار که فاصله پین بزرگ‌تری دارد، PH مخصوص پروژه‌های دقیق و ظریف طراحی شده است.

کانکتور PH سیم‌دار ۶ پین چه کاربردی دارد؟

این مدل از کانکتور بیشتر در مدارهایی استفاده می‌شود که نیاز به ۶ اتصال همزمان و مطمئن دارند.

کاربردهای رایج

  • بردهای توسعه و آردوینو: اتصال سنسورها و ماژول‌ها
  • مدارهای تغذیه و شارژ باتری: انتقال ولتاژ پایین و جریان متوسط
  • سیستم‌های کنترل موتور و رباتیک: اتصال کنترلر به موتورها
  • صنایع خودرویی: ماژول‌های کوچک کنترلی
  • لوازم خانگی هوشمند: سیستم‌های کنترل داخلی

برای مقایسه بهتر می‌توانید مقاله تفاوت کانکتور XH و PH را مطالعه کنید.

ساختار فنی کانکتور PH سیم‌دار ۶ پین

این کانکتور معمولاً از دو بخش اصلی تشکیل می‌شود:

بخش مادگی (Housing)

محل قرارگیری پین‌ها و سیم‌ها که معمولاً از پلاستیک مقاوم ساخته می‌شود.

بخش نری (Header)

که روی برد لحیم می‌شود و اتصالات الکتریکی را ایجاد می‌کند.

سیم‌های مونتاژ شده

اغلب کانکتورهای PH سیم‌دار همراه با سیم‌های استاندارد ۲۸ یا ۲۶ AWG عرضه می‌شوند.

تفاوت کانکتور PH و سایر کانکتورها

مقایسه PH با XH

  • فاصله پین‌ها: PH (۲ میلی‌متر) vs XH (۲.۵۴ میلی‌متر)
  • کاربرد: PH برای مدارهای کوچک، XH برای اتصالات عمومی
  • قیمت: معمولاً مشابه، اما PH کمی تخصصی‌تر است

مقایسه PH با PHB

کانکتور PHB ابعاد متفاوتی دارد و اغلب برای جریان‌های بالاتر استفاده می‌شود. اگر پروژه شما نیازمند تحمل جریان بیشتری است، انتخاب PHB بهتر خواهد بود.

نکات مهم قبل از خرید کانکتور PH سیم‌دار ۶ پین

۱. کیفیت مونتاژ

به کیفیت لحیم‌کاری سیم‌ها و استحکام پین‌ها دقت کنید. محصولات بی‌کیفیت باعث قطعی اتصال خواهند شد.

۲. نوع نری یا مادگی

بسته به پروژه ممکن است نیاز به هر دو داشته باشید. در فروشگاه کانکتور PHB نری و مادگی هم موجود است که می‌توانید بررسی کنید.

۳. طول سیم

اگر پروژه شما فاصله زیادی دارد، بهتر است مدل‌هایی با سیم بلندتر انتخاب کنید.

۴. قیمت

مثل قیمت کانکتور XH سیم‌دار، قیمت کانکتور PH هم بسته به کیفیت و تعداد سفارش متفاوت است. خرید عمده همیشه به‌صرفه‌تر خواهد بود.

نکات نصب و نگهداری

  • از ابزار مناسب برای لحیم‌کاری استفاده کنید.
  • در هنگام جا زدن کانکتور دقت کنید تا پین‌ها خم نشوند.
  • در صورت نیاز، از چسب حرارتی برای تثبیت سیم‌ها استفاده کنید.
  • در محیط‌های صنعتی بهتر است از کاور محافظ استفاده شود.

سوالات متداول درباره کانکتور PH سیم‌دار ۶ پین

۱. کانکتور PH سیم‌دار ۶ پین در چه ولتاژی استفاده می‌شود؟
معمولاً برای ولتاژهای پایین (۳.۳ تا ۱۲ ولت) و جریان متوسط طراحی شده است.

۲. آیا امکان جایگزینی PH با XH وجود دارد؟
خیر، به دلیل تفاوت در فاصله پین‌ها این دو کانکتور جایگزین یکدیگر نمی‌شوند.

۳. آیا می‌توان این کانکتور را برای دزدگیر خودرو استفاده کرد؟
معمولاً برای سیستم‌های کوچک‌تر کاربرد دارد، ولی برای دزدگیر بهتر است از کانکتور دزدگیری خودرو استفاده شود.

۴. چگونه اصل بودن کانکتور PH را تشخیص دهیم؟
محصولات اصل دارای کیفیت مونتاژ بالا، بسته‌بندی استاندارد و سیم‌های یکنواخت هستند.

۵. کانکتور PH سیم‌دار ۶ پین بیشتر در چه پروژه‌هایی پرکاربرد است؟
در پروژه‌های آردوینو، کنترل موتور، ماژول‌های باتری و لوازم خانگی.

جمع‌بندی

کانکتور PH سیم‌دار ۶ پین یکی از بهترین انتخاب‌ها برای پروژه‌های الکترونیکی دقیق و فشرده است. این کانکتور به دلیل طراحی کوچک، کیفیت بالا و اتصال ایمن، جایگاه ویژه‌ای در میان مهندسان و علاقه‌مندان الکترونیک دارد.

برای بررسی مشخصات کامل و مشاهده موجودی، همین حالا به فروشگاه خزر الکترونیک مراجعه کنید و مدل مناسب پروژه خود را انتخاب کنید.
