کانکتور PHB چیست و چه تفاوتی با PH دارد؟

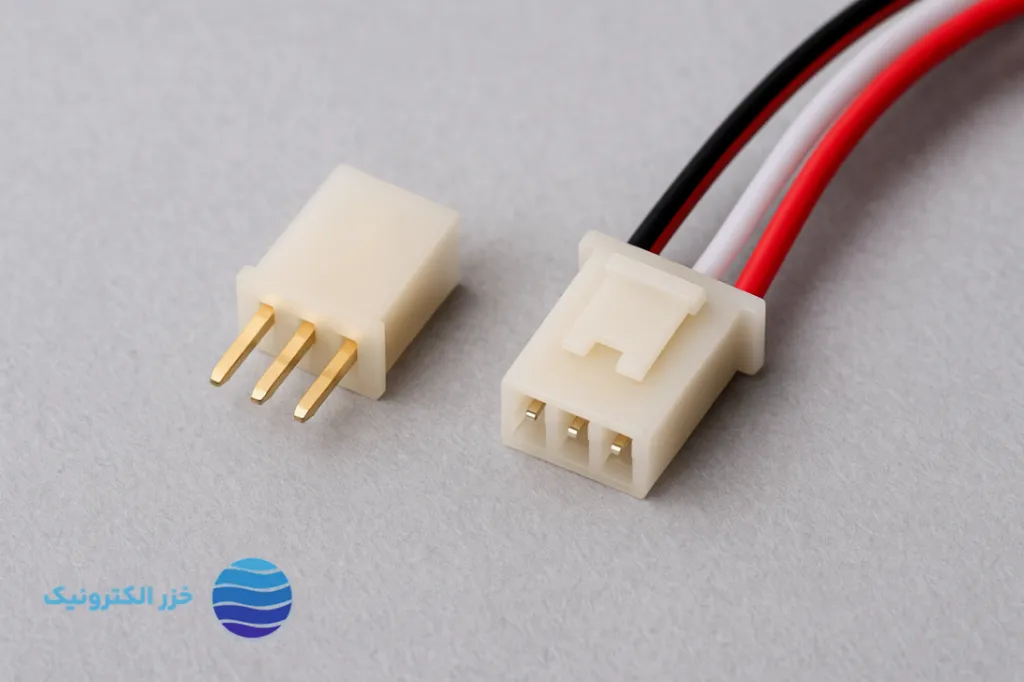

کانکتور PHB یکی از انواع محبوب کانکتورهای ظریف در صنایع الکترونیک است که برای انتقال سیگنال در مدارهای کوچک و فشرده استفاده می‌شود. این مدل از نظر ساختار به کانکتور PH سیم‌دار شباهت دارد اما در جزئیات مکانیکی و طراحی قفل با آن متفاوت است. کانکتور PHB نری و مادگی به‌صورت جفت متصل می‌شوند تا جریان یا سیگنال را به‌طور مطمئن بین دو بخش مدار منتقل کنند.

اصلی‌ترین تفاوت PHB با PH در شکل قفل، ضخامت پین‌ها و مقاومت در برابر جدا شدن ناگهانی است. در واقع PHB نسبت به PH مقاوم‌تر و برای شرایط ارتعاشی (مثل تجهیزات صنعتی یا رباتیک) مناسب‌تر است.

ساختار و انواع کانکتور PHB

  • نوع نری (Male): شامل پین‌های فلزی است که در مادگی وارد می‌شوند و معمولاً روی برد نصب می‌گردد.
  • نوع مادگی (Female): سوکت نگهدارنده پین‌هاست که اغلب به سیم متصل می‌شود.
  • سیم‌دار و بدون سیم: در نسخه‌های آماده، سیم‌ها لحیم یا کرمپ شده‌اند، اما نوع بدون سیم برای مونتاژ سفارشی استفاده می‌شود.

کاربردهای رایج کانکتور PHB در مدارهای الکترونیکی

کانکتورهای PHB به دلیل ابعاد کوچک، چیدمان دقیق و اتصال مطمئن در پروژه‌های مختلفی استفاده می‌شوند. برخی از کاربردهای اصلی شامل موارد زیر است:

  • اتصال بین سنسورها و بردهای کنترل
  • ماژول‌های ارتباطی، رباتیک و سیستم‌های IoT
  • بردهای توسعه (مانند Arduino یا STM)
  • تجهیزات قابل حمل یا دستگاه‌های با فضای محدود

به‌دلیل ظرافت بالا و فاصله گام کوچک، این نوع کانکتور گزینه‌ای ایده‌آل برای طراحی‌های دقیق است.

تفاوت کانکتور PH و PHB در طراحی و عملکرد

خیلی از مهندسان هنگام انتخاب بین PH و PHB تردید دارند. تفاوت اصلی در نحوه قفل‌شدن و پایداری فیزیکی آن‌هاست. در حالی‌که PH معمولاً برای اتصالات سبک‌تر استفاده می‌شود، PHB برای شرایطی طراحی شده که نیاز به مقاومت مکانیکی بیشتری دارند.

مقایسه از نظر گام، ولتاژ و روش قفل مکانیکی

ویژگی کانکتور PH کانکتور PHB
فاصله گام 2.0 میلی‌متر 2.0 میلی‌متر
نوع قفل اصطکاکی ساده قفل مکانیکی مستحکم‌تر
مقاومت در برابر لرزش متوسط زیاد (مناسب محیط صنعتی)
کاربرد معمول بردهای سبک و ماژول‌های کوچک تجهیزات صنعتی و سیستم‌های حساس

برای اطلاعات بیشتر درباره تفاوت مدل‌ها، پیشنهاد می‌کنیم مقاله تفاوت کانکتور XH و PH را بخوانید.

راهنمای انتخاب و خرید کانکتور PHB نری و مادگی

در خرید کانکتور PHB باید علاوه‌بر نوع نری یا مادگی، به مشخصات فنی و سازگاری با مدار هم توجه کنید. نکات زیر هنگام انتخاب بسیار مهم‌اند:

۱. جریان و ولتاژ مجاز

کانکتورهای PHB معمولاً برای جریان‌های تا 2 آمپر و ولتاژهای تا 250 ولت طراحی می‌شوند. برای مدارهای سیگنال و تغذیه سبک گزینه‌ای مناسب هستند.

۲. جنس بدنه و پین‌ها

  • بدنه از جنس نایلون یا PBT مقاوم در برابر حرارت
  • پین‌ها از برنج با آبکاری قلع یا طلا برای کاهش مقاومت تماسی

۳. مقاومت مکانیکی و طول عمر

در مدل‌های باکیفیت، سیکل جفت/جداسازی حدود 30 تا 50 بار است. در پروژه‌های صنعتی بهتر است از نسخه‌های با قفل تقویت‌شده استفاده کنید.

۴. سازگاری با برند JST

کانکتور PHB از نظر ابعاد و گام با سری JST-PH سازگار است. برای اطلاعات بیشتر درباره تفاوت‌ها، مقاله مقایسه کانکتور XH، JST و PH را مطالعه کنید.

نکات مونتاژ و نصب کانکتور PHB روی برد

  • در مونتاژ دستی، از لحیم با دمای کمتر از 350°C استفاده کنید تا بدنه ذوب نشود.
  • در اتصال سیمی، از ابزار کرمپ استاندارد استفاده کنید.
  • در هنگام جداسازی، کانکتور را از قسمت قفل بگیرید، نه از سیم.

سوالات متداول (FAQ)

تفاوت کانکتور PHB با PH چیست؟

PHB دارای قفل مکانیکی قوی‌تر و مقاومت بالاتر در برابر لرزش است، در حالی‌که PH برای کاربردهای سبک‌تر طراحی شده است.

آیا کانکتور PHB با JST-PH سازگار است؟

از نظر گام (2.0mm) بله، اما ممکن است در شکل قفل تفاوت‌هایی وجود داشته باشد. توصیه می‌شود از یک برند برای هر دو طرف استفاده کنید.

برای مونتاژ کانکتور PHB نری و مادگی از چه ابزاری استفاده کنم؟

برای نسخه‌های سیم‌دار از ابزار کرمپ (Crimping Tool) مخصوص و برای لحیم‌کاری از هویه با نوک ظریف استفاده کنید.

چطور بهترین کیفیت را هنگام خرید تشخیص دهم؟

پین‌های درخشان و بدون تغییر رنگ، قفل با صدای کلیک واضح و بدنه بدون ترک نشانه کیفیت بالاست.

جمع‌بندی و دعوت به اقدام

کانکتور PHB نری و مادگی یکی از گزینه‌های حرفه‌ای برای اتصالات دقیق و پایدار در مدارهای الکترونیکی است. اگر به دنبال اتصالات ظریف، مقاوم و سازگار با استاندارد JST هستید، PHB انتخابی مطمئن است. در صورتی که پروژه شما از نوع سبک‌تر است، می‌توانید از مدل PH نیز استفاده کنید.

برای مشاهده مدل‌های مختلف، قیمت روز و مشاوره فنی درباره انواع کانکتور PH، PHB و JST به خزر الکترونیک سر بزنید.
