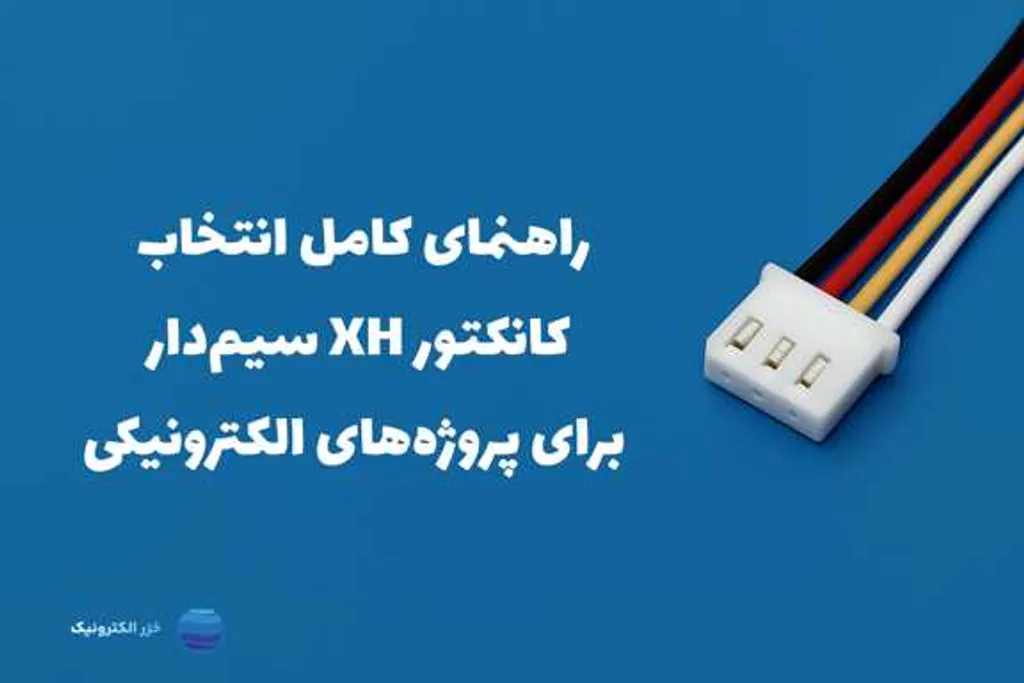

کانکتور XH سیم‌دار یکی از محبوب‌ترین گزینه‌ها برای اتصال مطمئن و کم‌هزینه در بردهای الکترونیکی، آردوینو، رباتیک و سیستم‌های کنترل است. این خانواده (بر پایه استاندارد JST XH با فاصله پین ۲.۵ میلی‌متر) هم به صورت مجموعه‌های سیم‌دار مونتاژ شده عرضه می‌شود و هم به شکل سوکت‌ و سربرد جداگانه. در این راهنما، هرآنچه برای انتخاب، خرید و استفاده اصولی از این کانکتورها نیاز دارید را مرور می‌کنیم و در بخش‌های مختلف، لینک‌های داخلی به محصولات مرتبط در خزر الکترونیک قرار داده‌ایم تا سریع‌تر به محصول موردنظر برسید.

کانکتور XH سیم‌دار چیست و چه زمانی از آن استفاده کنیم؟

استاندارد XH با گام یا فاصله پایه ۲.۵ میلی‌متر طراحی شده است و برای انتقال سیگنال‌ها و تغذیه‌های کم‌جریان بسیار مناسب است. وجود قفل مکانیکی در بسیاری از مدل‌ها، اتصال پایدار و مقاوم در برابر لرزش را فراهم می‌کند. اگر فضای برد شما متوسط است و نیاز به نصب سریع و بدون لحیم‌کاری‌های متعدد دارید، کانکتور XH سیم‌دار انتخاب ایده‌آلی است.

ویژگی‌های کلیدی

  • گام ۲.۵ میلی‌متر (استاندارد JST XH)
  • اتصال پایدار با قفل مکانیکی
  • در دسترس در مدل‌های نری، مادگی و مجموعه‌های سیم‌دار مونتاژ شده
  • مناسب برای ولتاژ پایین و جریان‌های سبک تا متوسط

انواع کانکتور XH سیم‌دار (۲ تا ۸ پین)

این کانکتورها در تعداد پین‌های متنوعی عرضه می‌شوند تا متناسب با نیاز مدار انتخاب شوند. برای مثال:

۲ پین تا ۳ پین؛ برای تغذیه و سیگنال‌های پایه

۴ تا ۸ پین؛ برای چند سیگنال یا چند ریل تغذیه

وقتی تعداد سیم‌ها افزایش می‌یابد (سنسورهای چندخروجی، خطوط سیگنال موازی، LEDهای آدرس‌پذیر چندکاناله)، مدل‌های ۴ تا ۸ پین هزینه و زمان سیم‌کشی را کاهش می‌دهند. برای مشاهده سایر گزینه‌ها: قیمت کانکتور XH سیم‌دار JST

کاربردهای رایج کانکتور XH سیم‌دار

  • پروژه‌های DIY و آردوینو: اتصال ماژول‌ها، سنسورها و نمایشگرها بدون درهم‌ریختگی کابل.
  • رباتیک: سیم‌کشی تمیز برای موتورهای کوچک، انکدرها و بردهای سنجش.
  • لوازم خانگی و صنعتی سبک: اتصال ایمن روی بردهای کنترل.
  • سیستم‌های امنیتی و خودرو: سیم‌کشی قطعات دزدگیر، سنسور در و شوک. (مرتبط: کانکتور XH دزدگیری خودرو)

تفاوت کانکتور XH و PH (و PHB)

یکی از پرسش‌های پرتکرار، مقایسه XH با PH است. سری PH گام ۲.۰ میلی‌متر دارد و از XH جمع‌وجورتر است؛ در فضاهای بسیار محدود، کانکتور PH سیم‌دار انتخاب بهتری است. سری PHB نیز در برخی پروژه‌ها به‌دلیل فرم‌فکتور متفاوت استفاده می‌شود. برای آشنایی بیشتر: تفاوت کانکتور XH و PH، کانکتور PH سیم‌دار 6 پین مونتاژ شده، کانکتور PHB نری و مادگی.

چگونه بهترین مدل کانکتور XH سیم‌دار را انتخاب کنیم؟

۱) تعداد پین‌ها و چیدمان

ابتدا تعداد خطوط سیگنال و تغذیه را مشخص کنید. اگر احتمال افزایش خطوط در آینده وجود دارد، یک پین اضافه در نظر بگیرید تا از تغییرات پرهزینه جلوگیری شود.

۲) سطح جریان و نوع سیم

ضخامت (AWG) و جنس سیم مهم است. برای جریان‌های بالاتر، سیم ضخیم‌تر با روکش باکیفیت انتخاب کنید. مجموعه‌های مونتاژ شده استاندارد معمولاً پاسخگوی جریان‌های سبک هستند؛ برای موارد خاص، از کابل‌های سفارشی استفاده کنید.

۳) کیفیت ساخت و برند

کیفیت کنتاکت‌ها، قفل مکانیکی و تحمل دمای روکش سیم روی پایداری طولانی‌مدت اثر می‌گذارد. محصولات مطابق استاندارد JST یا نمونه‌های هم‌ردیف معتبر را ترجیح دهید. برای بررسی قیمت‌ها: قیمت کانکتور XH سیم‌دار JST

۴) نری یا مادگی؟ و سازگاری با برد

مطمئن شوید سوکت و سربرد هم‌خوان هستند (مثلاً ردیف تک ۲.۵ میلی‌متری). اگر روی برد پین‌هدر استفاده می‌کنید، قطر و گام پین‌هدر مهم است. ببینید آیا باید از پین هدر 2.54mm دو ردیف استفاده کنید یا گزینه‌های فشرده‌تر مانند پین هدر 1.27mm نظامی. برای خرید عمده: خرید پین هدر 40 پایه.

نکات نصب، عیب‌یابی و نگهداری

نصب صحیح

  • جهت‌گیری کانکتور و شیار کلید را بررسی کنید تا برعکس وصل نشود.
  • سیم‌ها را بیش‌ازحد تحت کشش قرار ندهید؛ از بست کابل استفاده کنید.
  • در محیط‌های لرزشی، قفل مکانیکی حیاتی است.

عیب‌یابی رایج

  • قطع‌و‌وصل: کثیفی یا اکسیدشدگی کنتاکت‌ها را بررسی و تمیز کنید.
  • گرم‌شدن: جریان بیش‌ازحد، یا سطح مقطع نامناسب سیم.
  • شل‌شدن اتصال: بررسی کنید زبانه قفل سالم است و سوکت به‌درستی درگیر می‌شود.

نگهداری پیشگیرانه

  • هر چند ماه یک‌بار کانکتورها را از نظر سایش و تغییر رنگ بررسی کنید.
  • در محیط‌های مرطوب از روکش‌های محافظ یا اسپری ضدخوردگی بهره ببرید.
  • اگر سیکل‌های اتصال/جداسازی زیاد است، از نمونه‌های باکیفیت‌تر استفاده کنید.

گزینه‌های جایگزین برای محیط‌های خاص

اگر در محیط‌های صنعتی خشن، فضای باز یا شرایط لرزش/رطوبت شدید کار می‌کنید، به کانکتور فلزی نظامی قطر 16 میلی‌متر یا خرید کانکتور فلزی گرد 12mm فکر کنید. این مدل‌ها نسبت به گردوغبار و رطوبت مقاوم‌ترند و مکانیزم قفل صنعتی دارند. برای برآورد بودجه: قیمت کانکتور صنعتی فلزی.

پرسش‌های متداول (FAQ)

آیا می‌توان کانکتور XH را به‌جای PH استفاده کرد؟

به‌طور مستقیم خیر؛ چون گام آن‌ها متفاوت است (۲.۵ در برابر ۲.۰ میلی‌متر). برای فضاهای فشرده از PH/PHB استفاده کنید و برای سازگاری با برد حتماً مشخصات گام را چک کنید. بیشتر بخوانید: تفاوت کانکتور XH و PH.

برای دزدگیر خودرو کدام مدل مناسب‌تر است؟

معمولاً مجموعه‌های سیم‌دار ۲ تا ۴ پین انتخاب‌های رایجی هستند. نمونه‌های آماده نصب، زمان سیم‌کشی را کاهش می‌دهند: سوکت دزدگیر سیم‌دار 4 پین و کانکتور مادگی 2.5mm دزدگیر.

چه زمانی سراغ مدل‌های فلزی گرد برویم؟

در محیط‌های خشن، لرزش بالا، رطوبت یا نیاز به شیلدینگ بهتر؛ سری‌های فلزی گرد ۱۲ و ۱۶ میلی‌متری گزینه‌های استاندارد صنعتی هستند: کانکتور فلزی نظامی قطر 16 میلی‌متر.

جمع‌بندی

اگر به دنبال اتصال مطمئن، اقتصادی و سریع برای بردهای الکترونیکی هستید، کانکتور XH سیم‌دار انتخابی هوشمندانه است. با تعیین دقیق تعداد پین‌ها، سطح جریان، کیفیت ساخت و سازگاری با برد، می‌توانید مجموعه‌ای پایدار و مرتب داشته باشید. برای بررسی موجودی، قیمت و خرید آنلاین: خزر الکترونیک.

جمع بندی

اگر برای انتخاب دقیق‌تر نیاز به مشاوره دارید، مشخصات پروژه‌تان (تعداد پین، جریان، شرایط محیطی) را برای تیم خزر الکترونیک ارسال کنید تا بهترین گزینه را معرفی کنیم.
