کانکتور دزدگیری خودرو یکی از مهم‌ترین بخش‌های سیستم امنیتی ماشین است. هر خطا در سیم‌بندی، انتخاب نوع کانکتور یا اتصال به برد، می‌تواند باعث آلارم‌های کاذب، کار نکردن آژیر یا حتی از کار افتادن کامل دزدگیر شود. در این مقاله به‌صورت تخصصی، سیم‌بندی و عیب‌یابی کانکتورهای رایج دزدگیر شامل کانکتور XH سیم‌دار، کانکتور PH سیم‌دار، سوکت دزدگیر ۴ پین و کانکتور مادگی 2.5mm دزدگیر را بررسی می‌کنیم.

اگر به دنبال یک معرفی کلی‌تر و غیرتخصصی از انواع کانکتورهای دزدگیر هستید، پیشنهاد می‌کنیم ابتدا مقاله راهنمای کامل کانکتور دزدگیری خودرو | انواع، کاربردها و قیمت و همچنین همه چیز درباره کانکتور دزدگیری خودرو و نحوه انتخاب بهترین مدل را مطالعه کنید و سپس به سراغ این آموزش فنی بیایید.

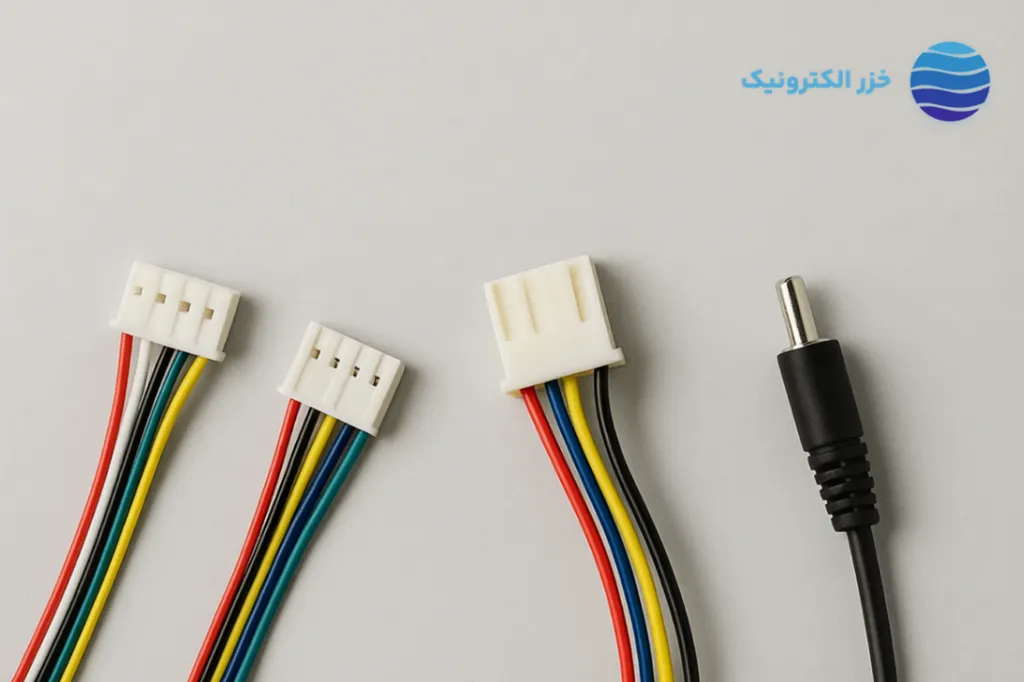

شناخت انواع کانکتور دزدگیری خودرو

قبل از ورود به بحث سیم‌بندی و عیب‌یابی، باید انواع کانکتورهایی که معمولاً در سیستم‌های دزدگیر خودرو استفاده می‌شود را بشناسیم. در اکثر برندها، ترکیبی از کانکتور XH دزدگیری خودرو، سری PH، پین‌هدر 2.54mm و سوکت‌های ۲.۵ میلی‌متری دیده می‌شود.

کانکتور XH دزدگیری خودرو (۲ تا ۸ پین)

کانکتور XH سیم‌دار یکی از رایج‌ترین انتخاب‌ها در برد کنترل دزدگیر است. این کانکتور در نسخه‌های ۲ تا ۸ پین تولید می‌شود و برای اتصال تغذیه، خروجی آژیر، ورودی درب‌ها و سنسورها استفاده می‌شود. مدل‌های کانکتور XH سیم‌دار 3 پین و XH 2 پین بیشترین کاربرد را دارند.

اگر می‌خواهید با ویژگی‌ها، مزایا و قیمت این خانواده بیشتر آشنا شوید، مقاله کانکتور XH سیم‌دار؛ انتخابی مطمئن برای اتصالات دقیق الکترونیکی و همچنین قیمت کانکتور XH سیم‌دار JST؛ عوامل مؤثر و مقایسه بازار می‌تواند مکمل این مطلب باشد.

کانکتور PH سیم‌دار در بردهای دزدگیر

کانکتور PH سیم‌دار نسبت به XH ابعاد کوچک‌تری دارد و برای ماژول‌های ظریف‌تر مثل سنسور شوک، LED وضعیت و آنتن استفاده می‌شود. نسخه‌های متداول آن، کانکتور PH سیم‌دار 6 پین مونتاژ شده و ۴ پین است.

برای شناخت بهتر تفاوت این دو خانواده، می‌توانید مقاله تفاوت کانکتور XH و PH؛ کدام گزینه برای شما مناسب‌تر است؟ و همین‌طور مقاله آموزش و راهنمای خرید کانکتور PH سیم‌دار ۶ پین؛ کاربردها و نکات مهم را نیز مطالعه کنید.

سوکت دزدگیر سیم‌دار 4 پین

سوکت دزدگیر سیم‌دار 4 پین معمولاً برای مجموعه‌ای از خطوط مهم مانند تغذیه، خروجی آژیر و ورودی سنسورها استفاده می‌شود. خرابی همین سوکت کوچک، یکی از رایج‌ترین دلایل اختلال در عملکرد دزدگیر است.

اگر به‌طور خاص روی انتخاب بین سوکت و کانکتور 2.5mm تردید دارید، مقاله بهترین انتخاب برای دزدگیر خودرو؛ سوکت سیم‌دار یا کانکتور 2.5mm؟ و نیز سیم‌دار ۴ پین و ۲.۵mm؛ انتخاب درست برای امنیت خودرو می‌تواند راهنمای خوبی برای شما باشد.

کانکتور مادگی 2.5mm دزدگیر

کانکتور مادگی 2.5mm دزدگیر معمولاً برای اتصال آنتن، ورودی تغذیه کمکی یا سنسورهای خاص استفاده می‌شود. این کانکتور ساده به‌نظر می‌رسد، اما شل شدن یا اکسید شدن آن می‌تواند باعث قطع‌وصل شدن آنتن یا تغذیه سیستم شود.

اصول سیم‌بندی صحیح کانکتور دزدگیری خودرو

انتخاب ضخامت و نوع سیم مناسب

در سیم‌بندی دزدگیر، انتخاب سیم استاندارد مهم‌تر از چیزی است که به نظر می‌رسد. برای خطوط تغذیه اصلی، استفاده از سیم با سطح مقطع ۱ میلی‌متر و برای خطوط فرمان (مثل تحریک مثبت/منفی یا ورودی درب‌ها) استفاده از سیم‌های ۰.۵ تا ۰.۷۵ میلی‌متر توصیه می‌شود.

استفاده از سیم افشان مرغوب، به‌خصوص در کنار کانکتور XH سیم‌دار و سوکت دزدگیر 4 پین، کمک می‌کند تا در اثر لرزش موتور و حرکت خودرو، اتصال قطع نشود.

رنگ‌بندی استاندارد سیم‌ها در دزدگیر

در بیشتر دزدگیرهای رایج، رنگ‌بندی مشابه زیر دیده می‌شود:

  • قرمز: تغذیه مثبت (باتری)
  • مشکی: اتصال منفی (بدنه)
  • آبی: تحریک منفی
  • سفید: تحریک مثبت
  • زرد: ورودی درب‌ها
  • نارنجی: خروجی آژیر یا خروجی قطع‌کننده استارت

در بسیاری از بردهای دزدگیر، این سیم‌ها از طریق پین‌هدر 2.54mm به کانکتور XH یا PH متصل می‌شوند. اگر به دنبال انتخاب درست انواع پین‌هدر هستید، مقاله پین هدر ۱.۲۷mm و ۲.۵۴mm؛ تفاوت‌ها، کاربردها و راهنمای خرید و همین‌طور پین‌هدر 2.54mm دو ردیف؛ انتخاب حرفه‌ای مهندسان را هم از دست ندهید.

نکات مهم در اتصال کانکتورهای XH و PH

هنگام اتصال کانکتور XH دزدگیری خودرو یا کانکتور PH، حتماً قفل پلاستیکی روی کانکتور را چک کنید تا به‌طور کامل درگیر شده باشد. نیمه‌درگیر بودن کانکتور، معمولاً خودش را با آلارم‌های کاذب، قطع‌شدن اتفاقی آژیر یا روشن نشدن کامل سیستم نشان می‌دهد.

همچنین در زمان تعویض یا ارتقای کانکتور، می‌توانید از مقاله تفاوت کانکتور XH سیم‌دار با مدل‌های مشابه؛ نکات فنی و خرید برای انتخاب نسخه مناسب‌تر کمک بگیرید.

عیب‌یابی تخصصی کانکتور دزدگیری خودرو

علائم خرابی یا سیم‌بندی اشتباه

  • آلارم‌های بی‌دلیل در نیمه‌شب یا هنگام قفل بودن کامل خودرو
  • روشن نشدن دزدگیر یا عدم واکنش به ریموت
  • کار نکردن آژیر با وجود قفل بودن درب‌ها
  • قطع‌وصل شدن نمایشگر یا آنتن

در بسیاری از این موارد، مشکل به‌جای خود دزدگیر، در بخش اتصالات و کانکتورهاست. اگر مشکلتان عمومی‌تر است، مقاله همه چیز درباره کانکتور دزدگیری خودرو و نحوه انتخاب بهترین مدل می‌تواند دید کلی‌تری به شما بدهد.

تست اتصال با مولتی‌متر

برای بررسی سلامت سوکت دزدگیر 4 پین یا کانکتور XH/PH، می‌توانید از مولتی‌متر استفاده کنید:

  • در حالت اهم‌متر، پیوستگی هر سیم را از سمت برد تا سمت اتصال خودرو بررسی کنید.
  • در صورت مشاهده مقاومت بسیار بالا یا قطع شدن مسیر، احتمال شکستگی سیم در نزدیکی کانکتور زیاد است.
  • در حالت ولت‌متر، ولتاژ تغذیه روی کانکتور مادگی 2.5mm یا سوکت 4 پین را اندازه بگیرید تا از سلامت مسیر تغذیه مطمئن شوید.

بررسی پین‌هدر و لحیم‌ها

در بسیاری از دزدگیرها، کانکتورهای XH و PH به کمک پین‌هدرهای 2.54mm به برد متصل شده‌اند. لرزش طولانی‌مدت خودرو و گرم شدن محیط می‌تواند باعث شل‌شدن لحیم این پین‌ها شود.

اگر دزدگیر با ضربه آرام به بدنه یا حرکت دادن دسته سیم، قطع‌وصل می‌شود، احتمالاً باید لحیم پین‌هدرها را تجدید کنید و در صورت لزوم کانکتور فرسوده را تعویض نمایید.

نکات افزایش عمر کانکتورهای دزدگیر

محافظت در برابر رطوبت و دما

یکی از دشمنان اصلی کانکتور XH سیم‌دار و کانکتور PH رطوبت است. در شهرهای مرطوب، اکسید شدن پین‌های فلزی باعث افزایش مقاومت اتصال و در نهایت قطع‌شدن مدار می‌شود. حتماً محل نصب دزدگیر را طوری انتخاب کنید که در معرض مستقیم آب، بخار یا شست‌وشوی مداوم نباشد.

تعویض به‌موقع کانکتورهای فرسوده

تغییر رنگ پین‌ها به سبز یا قهوه‌ای، شل شدن قفل پلاستیکی، یا شکستگی کنار کانکتور، نشانه‌هایی است که می‌گوید زمان تعویض کانکتور فرا رسیده است. تعویض به‌موقع کانکتور، از بسیاری از مراجعات تکراری مشتریان جلوگیری می‌کند.

در پروژه‌های حرفه‌ای‌تر و محیط‌های سخت، می‌توانید به جای کانکتورهای پلاستیکی معمولی، از کانکتور فلزی نظامی قطر ۱۲ و ۱۶ میلی‌متر؛ معرفی، کاربردها و نکات خرید استفاده کنید تا مقاومت بیشتری در برابر ضربه، رطوبت و نویز داشته باشید.

سوالات متداول درباره کانکتور دزدگیری خودرو

۱. از کجا بفهمم مشکل دزدگیر از کانکتور است یا خود دستگاه؟

اگر با تکان دادن سیم‌ها یا سوکت دزدگیر ۴ پین، سیستم قطع‌وصل می‌شود، احتمال بسیار زیاد مشکل از کانکتور یا پین‌هدر است نه از خود دستگاه. در این حالت، بررسی چشمی پین‌ها، تست پیوستگی با مولتی‌متر و لحیم‌کاری مجدد می‌تواند مشکل را برطرف کند.

۲. برای دزدگیر خودرو بهتر است از کانکتور XH استفاده کنم یا PH؟

به‌طور کلی، کانکتور XH سیم‌دار برای جریان‌های بالاتر و اتصالات عمومی‌تر مناسب‌تر است، در حالی‌که PH بیشتر برای ماژول‌های کوچک و فشرده استفاده می‌شود. پیشنهاد می‌کنیم برای انتخاب دقیق‌تر، مقاله تفاوت کانکتور XH و PH؛ کدام گزینه برای شما مناسب‌تر است؟ را مطالعه کنید.

۳. کانکتور مادگی 2.5mm دزدگیر چه کاربردی دارد؟

این کانکتور معمولاً برای اتصال آنتن، تغذیه کمکی یا برخی سنسورهای خاص استفاده می‌شود. شل شدن یا اکسید شدن این کانکتور، می‌تواند باعث کاهش برد ریموت یا قطع‌وصل شدن عملکرد دزدگیر شود، بنابراین در زمان عیب‌یابی، فراموشش نکنید.

۴. آیا می‌توانم به جای سوکت دزدگیر 4 پین از لحیم مستقیم استفاده کنم؟

لحیم مستقیم ممکن است در کوتاه‌مدت جواب بدهد، اما برای سرویس و تعمیرات بعدی کار را بسیار سخت می‌کند. استفاده از سوکت دزدگیر سیم‌دار ۴ پین یا کانکتور XH چندپین، هم استانداردتر است و هم عیب‌یابی و تعویض را سریع‌تر می‌کند.

۵. برای اطلاع از قیمت و خرید انواع کانکتور دزدگیر چه صفحاتی را ببینم؟

برای آشنایی با قیمت و نکات خرید، می‌توانید این مقالات را در بلاگ خزر ببینید:

جمع‌بندی

در این مقاله، سیم‌بندی و عیب‌یابی کانکتور دزدگیری خودرو را به‌صورت تخصصی بررسی کردیم. با شناخت بهتر انواع کانکتورهای XH، PH، سوکت دزدگیر ۴ پین و کانکتور مادگی 2.5mm، می‌توانید نصب‌های مطمئن‌تری انجام دهید، آلارم‌های کاذب را کاهش دهید و عمر سیستم دزدگیر را افزایش دهید.

اگر نصاب یا تکنسین برق خودرو هستید، پیشنهاد می‌کنیم این مطلب را در کنار مقالاتی مثل راهنمای کامل کانکتور دزدگیری خودرو و سیم‌دار ۴ پین و ۲.۵mm؛ انتخاب درست برای امنیت خودرو به‌عنوان یک خوشه محتوایی کامل استفاده کنید تا هم کاربر نهایی پاسخ همه سؤالاتش را بگیرد و هم صفحات خزر در نتایج جستجو تقویت شوند.

در گام بعدی، می‌توانید سراغ مقالات تخصصی‌تری درباره انواع کانکتورهای مورد استفاده در دزدگیر و مقایسه کانکتورهای 2.5mm، XH و PH بروید تا این خوشه را کامل‌تر کنید و مسیر کاربر از آشنایی تا انتخاب و خرید را به‌صورت مرحله‌به‌مرحله پوشش دهید.
