کانکتور XH سیم‌دار 3 پین یکی از پراستفاده‌ترین مدل‌های خانواده JST است که در پروژه‌های الکترونیکی و صنعتی کاربرد گسترده‌ای دارد. در این مطلب از خزر الکترونیک با ویژگی‌ها، کاربردها و نکات خرید این مدل آشنا می‌شویم.

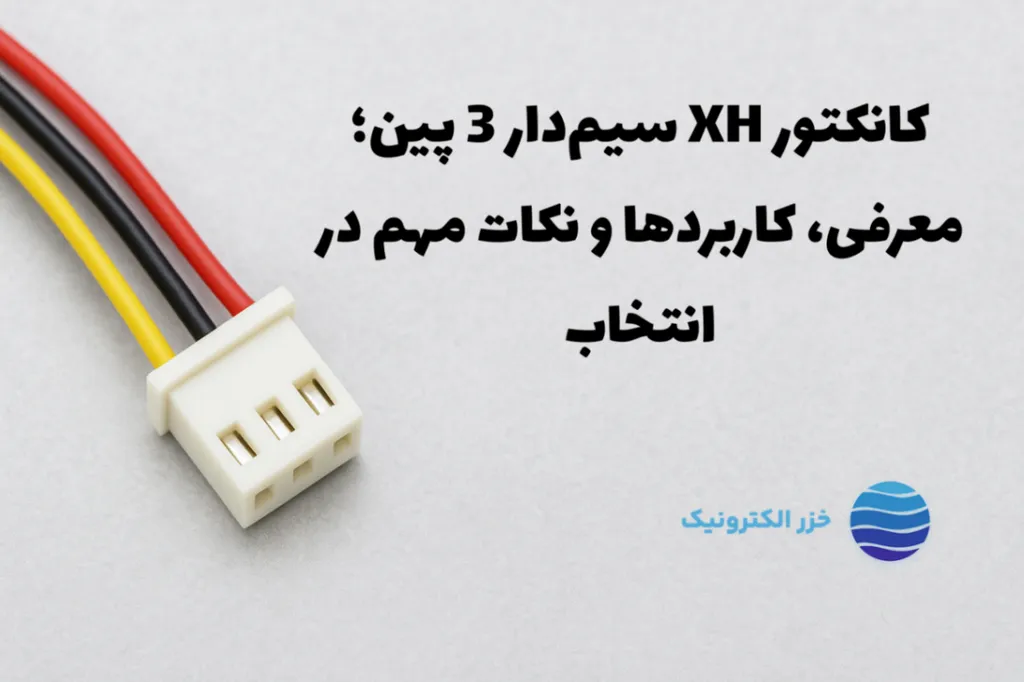

معرفی کانکتور XH سیم‌دار 3 پین

کانکتور XH از خانواده‌ی JST بوده و با فاصله پایه 2.5 میلی‌متر طراحی شده است. مدل 3 پین برای انتقال سیگنال‌های سه‌سیمه مانند تغذیه، زمین و داده (VCC-GND-Signal) استفاده می‌شود.

مشخصات فنی اصلی

  • نوع اتصال: سیم‌دار (Wire to Board)
  • فاصله پین‌ها: 2.5mm
  • تعداد پین: 3 عدد
  • ولتاژ کاری: تا 250V
  • جریان مجاز: حدود 3 آمپر
  • جنس بدنه: نایلون مقاوم در برابر حرارت
  • روش اتصال: قفل فشاری (Lock type)

کاربردهای کانکتور XH سیم‌دار 3 پین

1. پروژه‌های آردوینو و رباتیک

در ماژول‌های سنسور و موتور برای انتقال سیگنال PWM یا تغذیه سه‌سیمه از این کانکتور استفاده می‌شود.

2. بردهای الکترونیکی صنعتی

در مدارهای کنترل، نمایشگرها و ماژول‌های سنجش دما، این مدل اتصال مطمئن و مقاومی بین بردها ایجاد می‌کند.

3. تجهیزات صوتی و LED

در سیستم‌های نورپردازی و صوتی که نیاز به اتصال قابل جداسازی و مطمئن دارند، کانکتور XH 3 پین عملکرد عالی دارد.

4. سیستم‌های خودرو و دزدگیر

در برخی از کانکتورهای دزدگیری خودرو برای اتصال سنسورها و تغذیه از نسخه‌های XH سه‌پین استفاده می‌شود.

تفاوت کانکتور XH 3 پین با مدل‌های دیگر

ویژگی XH 2 پین XH 3 پین XH 4 پین
تعداد سیم دو سیم (تغذیه و زمین) سه سیم (تغذیه، زمین و سیگنال) چهار سیم (اتصالات چندگانه)
کاربرد مدارهای ساده کنترل سنسورها و ماژول‌ها سیستم‌های چندکاناله
قیمت ارزان‌تر متوسط بالاتر

نکات مهم در خرید کانکتور XH سیم‌دار 3 پین

1. کیفیت سوکت و سیم

به کیفیت قفل پلاستیکی، ضخامت سیم و مقاومت اتصال توجه کنید. مدل‌های ضعیف ممکن است در حرارت بالا ذوب شوند.

2. نوع مادگی و نری

این کانکتور معمولاً به‌صورت مادگی سیم‌دار و نری روی برد عرضه می‌شود. نوع مکمل را هنگام خرید بررسی کنید.

3. برند و استاندارد JST

مدل‌های اصلی JST کیفیت بالاتری دارند. اختلاف میلی‌متری در پین‌ها می‌تواند منجر به اتصالات نامطمئن شود.

4. قیمت کانکتور XH سیم‌دار 3 پین

بسته به طول سیم، جنس پین‌ها و نوع بسته‌بندی، قیمت بین ۵ تا ۱۵ هزار تومان متغیر است. برای مشاهده انواع مدل‌ها به صفحه اصلی خزر الکترونیک مراجعه کنید.

نحوه نصب و استفاده

  1. جهت سوکت را بر اساس شیار قفل مشخص کنید.
  2. سیم‌ها را به پین‌های برد مطابق با ترتیب (VCC-GND-Signal) متصل کنید.
  3. کانکتور را تا شنیدن صدای کلیک فشار دهید تا قفل شود.
  4. برای جداکردن، گیره قفل را آرام آزاد کنید تا به پین‌ها آسیب نرسد.

جمع‌بندی

کانکتور XH سیم‌دار 3 پین اتصالی مطمئن، سبک و اقتصادی برای پروژه‌های الکترونیکی است. نصب آسان، مقاومت بالا و تطبیق‌پذیری آن را به انتخابی محبوب بین مهندسان و سازندگان تبدیل کرده است.

سوالات متداول

۱. آیا کانکتور XH 3 پین با PH 3 پین تفاوت دارد؟

بله، فاصله پین‌ها متفاوت است؛ XH دارای فاصله 2.5mm و PH حدود 2.0mm است و نمی‌توانند جایگزین یکدیگر شوند.

۲. آیا می‌توان از این کانکتور برای جریان‌های بالا استفاده کرد؟

خیر، این کانکتور برای جریان‌های تا 3 آمپر مناسب است. برای جریان‌های بیشتر از کانکتورهای فلزی صنعتی استفاده کنید.

۳. آیا می‌توان XH 3 پین را در خودرو استفاده کرد؟

بله، در بخش‌های با ولتاژ پایین مانند سنسور یا دزدگیر قابل استفاده است، اما برای اتصالات اصلی برق توصیه نمی‌شود.

۴. تفاوت مدل سیم‌دار با بدون سیم چیست؟

مدل سیم‌دار آماده نصب است و نیازی به لحیم‌کاری ندارد، در حالی‌که مدل بدون سیم باید دستی به سیم متصل شود.
