در دنیای الکترونیک، اتصالات مطمئن و استاندارد همیشه نقش مهمی در عملکرد مدارها دارند. یکی از پرکاربردترین آن‌ها، کانکتور XH سیم‌دار است که به دلیل ابعاد مناسب، استحکام بالا و پشتیبانی از ولتاژهای متداول، در پروژه‌های مختلف جایگاه ویژه‌ای پیدا کرده است. اما همیشه این پرسش وجود دارد که تفاوت آن با مدل‌های مشابه مثل کانکتور PH، پین‌هدرها و حتی کانکتورهای صنعتی در چیست و کدام گزینه برای خرید مناسب‌تر است؟ در این مقاله به‌طور کامل این تفاوت‌ها را بررسی می‌کنیم.

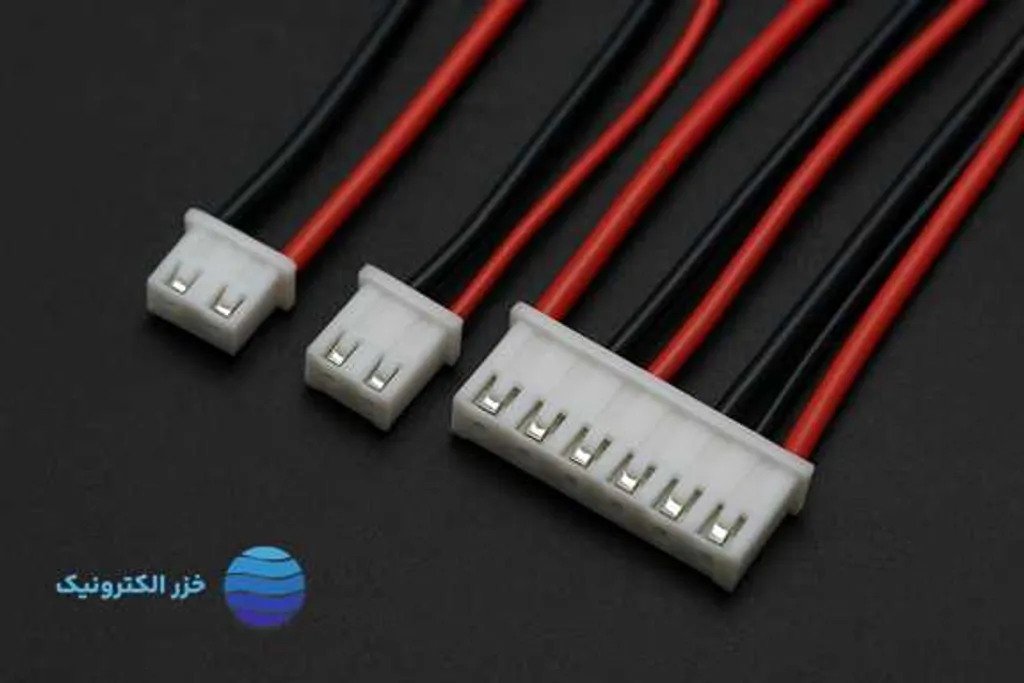

کانکتور XH سیم‌دار چیست؟

کانکتورهای XH از خانواده JST بوده و برای اتصال سیم به برد طراحی شده‌اند. این مدل به‌صورت ۲ تا ۸ پین در بازار موجود است و بسته به نیاز پروژه انتخاب می‌شود.

ساختار و ویژگی‌های فنی

  • فاصله پین‌ها (Pitch) در کانکتور XH برابر ۲.۵mm است.
  • قابلیت عبور جریان متوسط (تا حدود ۳ آمپر) دارند.
  • اغلب به‌صورت سیم‌دار آماده عرضه می‌شوند که نصب آن‌ها را ساده‌تر می‌کند.

انواع رایج

  • کانکتور XH سیم‌دار ۲ پین مادگی → پرکاربرد در اتصال باتری‌های کوچک.
  • کانکتور XH سیم‌دار ۳ پین → مناسب برای فن‌ها و سنسورهای سبک.
  • مدل‌های ۴ تا ۸ پین → در مدارهای پیچیده‌تر برای انتقال چند خط داده یا تغذیه.

تفاوت کانکتور XH با کانکتور PH

ابعاد و فاصله پین‌ها

  • XH → فاصله پین ۲.۵mm
  • PH → فاصله پین ۲.۰mm

در نتیجه، کانکتور PH کوچک‌تر است و بیشتر در مدارهایی که محدودیت فضا دارند استفاده می‌شود.

مقاومت و جریان قابل تحمل

  • XH → جریان بیشتری را پشتیبانی می‌کند (حدود ۳ آمپر).
  • PH → جریان پایین‌تر (حدود ۲ آمپر).

بنابراین در کاربردهایی مثل ماژول‌های توان یا موتورها، XH انتخاب بهتری است.

مقایسه کانکتور XH با پین‌هدر 1.27mm و 2.54mm

کاربرد در بردهای الکترونیکی

پین‌هدر ۲.۵۴mm بیشتر برای اتصالات تست یا بردبورد استفاده می‌شود.
پین‌هدر ۱.۲۷mm در تجهیزات نظامی یا فضاهای خیلی کوچک کاربرد دارد.
در مقابل، XH سیم‌دار اتصال دائمی‌تر و ایمن‌تری را فراهم می‌کند.

تفاوت در مونتاژ و اتصالات

پین‌هدرها معمولاً نیاز به لحیم مستقیم دارند، در حالی که XH سیم‌دار با کانکتور آماده نصب می‌شود و امکان جدا کردن آسان دارد.

تفاوت کانکتور XH با کانکتورهای صنعتی و دزدگیری خودرو

مقاومت مکانیکی و جنس بدنه

  • کانکتور XH بیشتر از جنس پلاستیک سبک ABS ساخته می‌شود.
  • کانکتورهای فلزی صنعتی یا نظامی از آلیاژهای مقاوم با قطر ۱۲ یا ۱۶ میلی‌متر ساخته شده و برای شرایط سخت طراحی شده‌اند.

کاربردهای تخصصی

  • XH: پروژه‌های الکترونیکی سبک، بردهای آردوینو، ماژول‌ها.
  • کانکتور دزدگیری خودرو: مقاومت بیشتر در برابر ارتعاش و تغییرات دما.
  • کانکتور فلزی نظامی: در صنایع دفاعی و محیط‌های صنعتی سنگین.

قیمت کانکتور XH سیم‌دار JST و عوامل مؤثر بر آن

قیمت این کانکتورها بسته به عوامل زیر تغییر می‌کند:

  • تعداد پین‌ها (۲ تا ۸ پین)
  • جنس سیم و کیفیت سوکت
  • برند اصلی JST یا نمونه مشابه
  • خرید تکی یا عمده

برای مثال، قیمت یک کانکتور XH سیم‌دار JST اصل معمولاً بیشتر از نمونه‌های متفرقه است، اما دوام و کیفیت بهتری ارائه می‌دهد.

راهنمای خرید کانکتور XH سیم‌دار

نکات انتخاب

  • تعداد پین متناسب با نیاز مدار
  • کیفیت قفل کانکتور (برای جلوگیری از قطع شدن ناخواسته)
  • تطابق با برد یا ماژول مورد استفاده

نگهداری و افزایش عمر کانکتور

  • از کشیدن مستقیم سیم‌ها خودداری کنید.
  • در محیط‌های مرطوب یا پرگردوغبار بهتر است از محافظ استفاده شود.
  • برای اتصال‌های دائم، از نسخه‌های اورجینال JST بهره ببرید.

سوالات متداول

۱. تفاوت کانکتور XH و PH در چیست؟
اصلی‌ترین تفاوت در فاصله پین‌ها (۲.۵mm در XH و ۲.۰mm در PH) و میزان جریان قابل تحمل است.

۲. آیا کانکتور XH سیم‌دار برای دزدگیر خودرو مناسب است؟
بله، در برخی مدل‌های دزدگیر از کانکتور XH سیم‌دار استفاده می‌شود، اما در شرایط پر ارتعاش بهتر است کانکتورهای قفل‌دار صنعتی انتخاب شوند.

۳. بهترین برند کانکتور XH چیست؟
JST به‌عنوان برند اصلی شناخته می‌شود که کیفیت و عمر طولانی‌تری دارد.

۴. کانکتور XH سیم‌دار ۳ پین بیشتر در کجا استفاده می‌شود؟
در فن‌های کامپیوتری، سنسورهای دما و برخی ماژول‌های آردوینو.

جمع‌بندی

کانکتور XH سیم‌دار به دلیل ابعاد استاندارد، نصب آسان و پشتیبانی از جریان مناسب، یکی از بهترین گزینه‌ها برای پروژه‌های الکترونیکی است. اگرچه مدل‌های مشابه مانند PH، پین‌هدر یا کانکتورهای صنعتی هرکدام جایگاه خاص خود را دارند، اما XH در تعادل میان قیمت، کیفیت و کارایی حرف اول را می‌زند.

اگر قصد خرید کانکتور XH سیم‌دار JST یا مدل‌های ۲ تا ۸ پین را دارید، همین حالا به فروشگاه خزرالکترونیک سر بزنید و محصول مناسب پروژه خود را انتخاب کنید.
